气力输送设备

气力输送系统是一种基于流体力学原理的工业技术系统，通过封闭管道中的气流实现粉末和颗粒材料的连续输送。
其技术路线包括两种基本形式：吸入式（负压）和压力式（正压）。核心设备由物料接收器、输送管道、分离除尘装置和动力系统组成。管道设计应符合工程规范，弯曲半径≥1米或管径的5倍，以减少磨损。该系统广泛应用于新能源、食品制药、化工等30多个工业领域。在硅基材料生产中，它实现了350吨工业硅粉的输送；在锂电池行业，它解决了微米级正极和负极材料的无尘处理问题。
技术发展已经从稀相输送发展到浓相输送。中试系统突破了2000米超长距离输送的限制，固气比高达40kg/kg。
基本定义
气力输送系统是一种利用具有一定能量的气体在封闭管道中输送散装物料的技术。它是一套利用气流动力将物料从一个位置输送到另一个位置的成套设备。
气力输送的基本原理是利用气体作为载体，通过管道中的压差促进物料运动。动力来自管道沿线的摩擦压降。当输送空气速度足够高时，物料颗粒在升力和阻力的作用下悬浮，并随气流移动。
按气流压力分类，可分为正压输送、负压输送和混合输送。正压输送在管道入口处加压，吹送物料；负压输送在管道出口处抽真空，以吸取物料；混合输送结合了两者的特点。
按物料浓度和流动状态分类，包括稀相输送和浓相输送。稀相输送速度快，固气比低，物料呈悬浮状态；密相输送具有低速、高固气比（通常>15kg/kg）的特点，物料以沙丘或塞流模式缓慢移动。
气力输送系统一般由核心部件组成：电源、进料装置、输送管道、分离除尘装置和控制系统。电源包括鼓风机、压缩机或真空泵；给料装置包括仓泵、送料罐、旋转阀；输送管道包括水平管、垂直管和弯管；分离和除尘装置包括旋风分离器和袋式除尘器；控制系统包括PLC和DCS。
系统分类
吸入式系统
在负压下运行，压力范围为-10至-50 kPa。适用于具有多个馈电点的短距离场景。典型配置包括旋转阀给料机、耐磨弯头和多级旋风分离器，在面粉厂的粮食仓储中实现了99.2%的物料回收率。
压力式系统
通过正压气流输送，工作压力高达700 kPa，输送距离超过2000米。采用双管结构的密相系统将固气比提高到40kg/kg，煤化工单系统处理能力为每小时120吨。罗茨鼓风机大多被选为动力设备，在配备隔音室后，噪音降至85dB以下。
系统组成
气力输送系统一般包括供气设备、进料装置、输送管道、分离装置和控制系统。
供气设备
作为系统的动力源，供气设备主要包括鼓风机、压缩机、真空泵等，具体取决于输送方式（正压/负压）。
供料装置

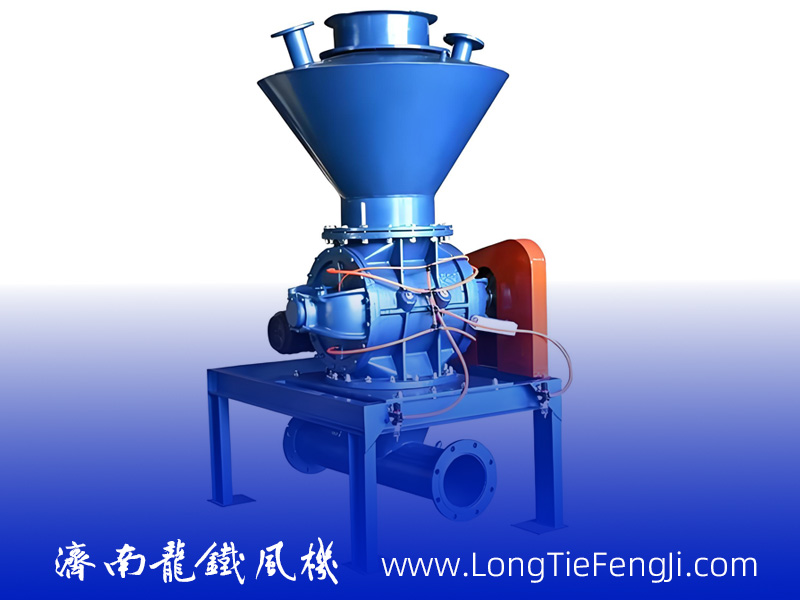

吸嘴包括固定式和可移动式。吸粮机专用吸嘴配备二次送风结构，输送效率提高23%。旋转阀的间隙控制在0.08-0.12毫米，铸铁材料可承受高达260°C的高温工作条件。喷射式利用文丘里效应，喷嘴速度设计为18-32m/s，适用于输送高磨蚀性氧化铝。
输送管网
直管采用壁厚3-6mm的无缝钢管。弯头的弯曲半径根据系统类型不同而设计：稀相系统≥1米，密相系统≥5倍管径。公用工程管道经过三重防腐处理（喷砂+环氧底漆+聚氨酯面漆），设计使用寿命超过15年。
分离系统

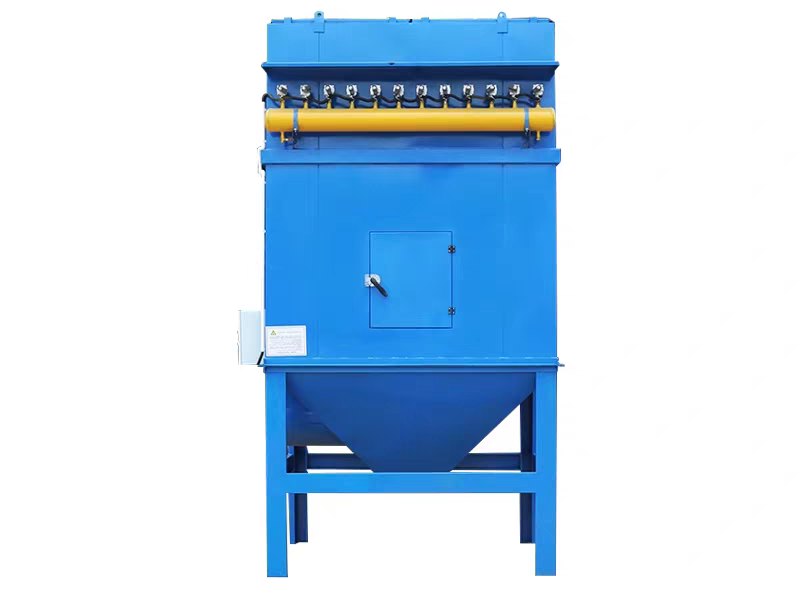

重力分离器的设计速度<0.8 m/s。离心分离器与管道的直径比为1:3.5。袋式除尘器的过滤精度达到5μm。灰库配有液位监测和破拱装置，以确保连续排放。
控制系统
控制系统实现自动控制、运行监控和故障诊断，以PLC、DCS或智能控制主机等核心部件为核心，实现智能参数调整和节能优化。
技术特性
适用材料粒径范围为0.1至50毫米，堆积密度≤2000千克/立方米，含水量控制在8%以内。系统能耗为每吨每100米0.3-0.6千瓦时，与机械输送相比可节省17-25%的能源。采用智能控制单元后，输送过程中的压力波动控制在±5%以内，故障率降至每1000个工作小时0.7次。
气力输送系统具有显著优势：全封闭管道输送确保正常运行时无粉尘泄漏，具有出色的环保性能；管道布局灵活，允许水平、垂直或倾斜安装，以适应复杂的空间；高度自动化降低了劳动力成本和强度。此外，该系统占地面积小，易于维护，可以在输送过程中同时进行混合、干燥和冷却等过程。
该系统也有局限性：在某些条件下能耗相对较高，难以输送高粘度物料；管道磨损、堵塞和颗粒破裂的风险；以及需要综合考虑多种因素的高设计复杂性。
选择合适的系统类型应综合考虑材料特性、工艺要求、环境和安全标准以及投资和运营预算。
工业应用
新能源材料
在锂电池正极材料生产线上，实现了磷酸铁锂粉末从混合到烧结的无尘输送，破碎率≤0.3%，单线产能为每小时5吨。多晶硅生产采用氮气保护输送系统，氧含量控制在<10ppm。
食品与药品
在面粉厂应用中，300米的输送管道将湿度保持在85%±2%，将微生物生长减少92%。在制药行业，它符合USP标准，胶囊原料输送的粒径分布CV值<5%。
工程机械
集成气力输送模块后，道路清扫车的抽吸粒径可达80毫米，工作粉尘浓度<10毫克/立方米，符合中国IV排放标准。在沥青搅拌站中，骨料输送效率提高了40%，燃料消耗降低了18%。
