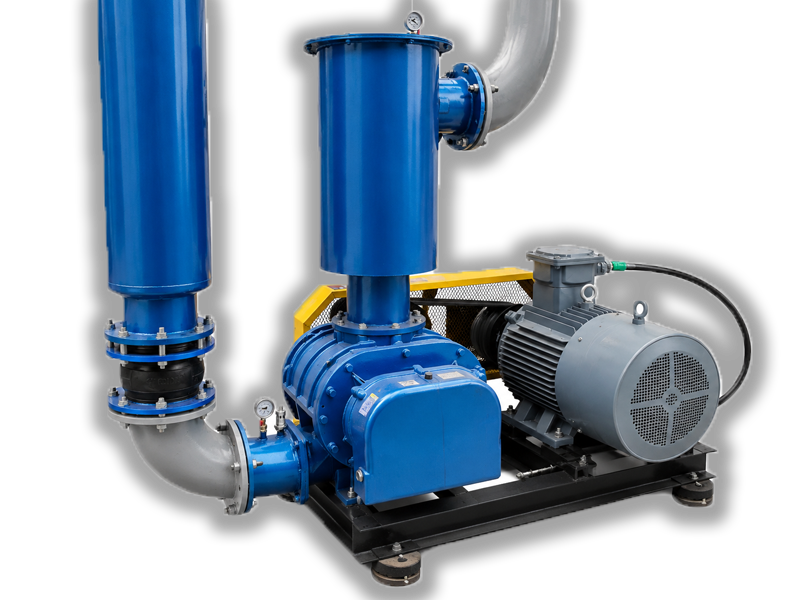

罗茨鼓风机常用的密封形式有压盖填料式、滑环(膨胀环)式、迷宫式和机械密封等。具体使用哪种类型主要取决于气体的性质——如是否有毒，是否能接触润滑油，是否易燃易爆，是否清洁，是否有价值。

当输送气体(如空气)时，通常在每个轴承和气缸之间设置一对压盖密封，这样总共有四组密封，其中一组油封安装在轴伸端。

当输送不得与润滑油或油脂接触的气体时，如氧气、氮气和二氧化硫，四套机械密封安装在气缸的轴穿透部分，以将轴承和齿轮的润滑部分与气体完全隔离，如图1a所示。这种配置增加了转子的轴承跨度。

当输送煤气或甲烷时，通常采用封闭式轴承箱，在轴贯穿件处有一套填料密封。对于氢气等气体，可以使用机械密封，如图1b所示。

当输送乙炔、液化石油气(LPG)和类似气体时，使用四套机械密封，摩擦表面由来自轴承和齿轮部分的润滑油冷却，如图1c所示。

图1(气体)罗茨鼓风机的机械密封

a)开放式

b)、c)封闭式

罗茨鼓风机用密封件的结构特点

罗茨鼓风机常用的轴端密封有三种类型:压盖式、框架式和机械密封。

1.压盖类型

这是一种简单而广泛使用的密封形式，主要用于输送空气。

有四个压盖式密封位置连接到气缸上。几圈石棉油填料安装在压盖填料函中。为了减少轴向长度，密封件被设计成靠近轴承。

运行期间，压盖周围的螺栓可以定期拧紧，以防止气体泄漏。

2.框架类型

框架式密封通常使用框架橡胶油封(见图2)。

每个密封组件由两个或三个J形框架橡胶油封组成:两个背靠背安装在与输送介质接触的内侧，一个安装在外侧。油脂可以注入它们之间的空间。

所有密封部件都装配在一个密封套中，形成一个完整的部件。

这种结构提供了良好的密封性能，适用于高速鼓风机。

图2油封

1–埋头螺钉

2–密封压盖

3–滑动框架橡胶油封

4–密封衬套

5–密封外壳

3.机械密封

对于输送特殊介质(如易燃、易爆、强腐蚀、有毒有害介质)的鼓风机，轴端密封结构采用机械密封。

机械密封具有可靠的密封性能、低泄漏、长使用寿命、低功率损耗和很少的维护需求。它们可以满足自动化生产的密封要求，以及涉及高温、低温、高压、高真空、高速和各种易燃、易爆和腐蚀性介质的应用。

机械密封是一种由两个密封元件组成的密封装置，这两个密封元件在垂直于轴的光滑平面上紧密贴合，并相对旋转，如图3所示。

它通常由一个静止环、一个旋转环、一个弹簧加载装置(包括一个推环、弹簧、弹簧座、固定螺钉、驱动销和辅助密封(旋转环密封和静止环密封))以及其他部件组成。

防转销固定在压盖上，以防止静环转动。

图3机械密封

1–固定环

2–旋转环

3–弹簧加载装置

4–春天

5–弹簧座

6–固定螺钉

7–驱动销

8–旋转环形密封

9–固定环形密封

10–防旋转销

11–压盖

用于摩擦副的材料包括非金属材料和金属材料。

常用的非金属材料包括纯石墨、浸渍石墨、聚四氟乙烯(PTFE)、填充PTFE、酚醛塑料、陶瓷和喷涂陶瓷。

常用的金属材料包括铸铁、碳钢、青铜、铬钢、铬镍钢、硬质合金等。

每种材料都有特定的属性。选择摩擦副材料时，应根据实际工况进行合理选择，以保证摩擦副的工作性能和使用寿命。

机械密封需要很高的加工和装配精度，导致制造成本很高。因此，目前它们很少用于一般的鼓风机密封应用，仅考虑用于少量涉及有毒或有害介质的情况。

gland packing type 填料压盖式 expansion ring /sliding ring type 胀圈式 labyrinth seal 迷宫式密封 mechanical seal 机械密封 shaft extension end 轴伸端 shaft penetration parts 轴贯通部分 closed bearing housing 闭式轴承箱 liquefied petroleum gas (LPG) 液化石油气 bearing span 轴承跨距

mechanical seal 机械密封 open type 开式 closed type 闭式 shaft-end seal 轴端密封 gland type 压盖式 framework type 骨架式 framework rubber oil seal 骨架橡胶油封 stuffing box 填料盒 asbestos oil packing 石棉油盘根 J-shaped framework rubber oil seal J 形骨架橡胶油封 back-to-back 背靠背安装 sealing sleeve 密封外套

countersunk screw 沉头螺钉 sealing gland 密封压盖 sliding framework rubber oil seal 滑架橡胶油封 sealing bushing 密封衬套 seal housing 密封外套 mechanical seal 机械密封 stationary ring 静环 rotating ring 动环 spring loading device 弹簧加荷装置 push ring 推环 spring seat 弹簧座 drive pin 传动销 auxiliary seal 辅助密封圈 anti-rotation pin 防转销

friction pair 摩擦副 pure graphite 纯石墨 impregnated graphite 浸渍石墨 polytetrafluoroethylene (PTFE) 聚四氟乙烯 filled PTFE 填充聚四氟乙烯 phenolic plastic 酚醛塑料 sprayed ceramic 喷涂陶瓷 chromium steel 铬钢 chromium-nickel steel 铬镍钢 cemented carbide 硬质合金 machining accuracy 加工精度 assembly accuracy 装配精度
